Пассивный оконечный диплексер на 5 входов и 4 выхода. Предназначен для подключения четырех комбинированных приемников к спутниковому квад-конвертору и эфирной антенне для независимого просмотра каналов.

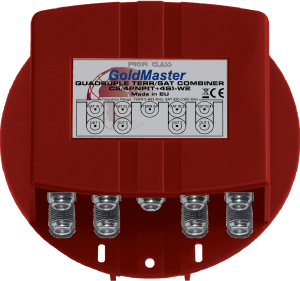

Диплексер GoldMaster C5/4PNP(T+4S)-W2 применяется для подключения четырех комбинированных приемников. Ресиверы могут быть DVB-S/S2 и DVB-T/T2 стандарта, а также в качестве приемника может выступать и современный телевизор с аналогичными тюнерами. Рассматриваемое устройство рекомендуется использовать с QUAD конверторами для независимого приема каналов.
Сигнал от эфирной антенны подается на пятый вход, и он присутствует на каждом из четырех выходов. Причем для развязки низкоомного входа эфирного селектора необходимо использовать дополнительный диплексер. В случае, если у вас применяется активная эфирная антенна, то питание на ее усилитель необходимо подавать отдельно и удостовериться, что оно не проходит по коаксиальному кабелю на вход данного устройства.
Диплексер GoldMaster C5/4PNP(T+4S)-W2 дополнительно комплектуется защитным пластиковым чехлом, который позволяет защитить его и контактные группы от неблагоприятного влияния атмосферных осадков.
Технические характеристики:
- рабочие частоты: 5-862 МГц, 950-2300 МГц;
- ослабление спутникового сигнала: -2 дБ;
- ослабление эфирного сигнала: -9 дБ;
- число входов LNB: 4;
- число входов ANT: 1;
- число выходов: 4;
- питание: от спутникового ресивера.
